Wideodomofon z otwieraniem bramy i furtki: przewodowy czy Wi-Fi?

Wideodomofon z funkcją otwierania bramy i furtki działa tak: furtkę otwiera elektrozaczep albo zwora zasilana na chwilę przez stację bramową, a bramę otwiera napęd, któremu wideodomofon wysyła krótki impuls, tak jakbyś nacisnął przycisk. Do domu jednorodzinnego najpewniejszy jest wideodomofon przewodowy (2-żyłowy albo IP), a wersja Wi-Fi lub bateryjna ma sens tam, gdzie nie da się już poprowadzić kabla do furtki. Poniżej wyjaśniamy, jak to się łączy, czym różnią się systemy i co dzieje się przy braku prądu.

Jak działa otwieranie furtki z wideodomofonu?

Furtkę otwiera elektryczny zamek w ościeżnicy, czyli elektrozaczep albo zwora elektromagnetyczna, a wideodomofon tylko na chwilę podaje lub odcina mu zasilanie. Gdy naciskasz przycisk otwarcia na monitorze albo w aplikacji, przekaźnik w stacji bramowej zmienia stan i zamek puszcza.

Warto wiedzieć, który rodzaj zamka masz albo zamawiasz, bo zachowują się odwrotnie:

• Elektrozaczep awersyjny otwiera się, gdy płynie przez niego prąd. Bez prądu furtka pozostaje zamknięta. To najczęstszy wybór do furtek i wejść do domów.
• Elektrozaczep rewersyjny jest zamknięty, dopóki ma zasilanie, a przy zaniku prądu się odblokowuje. Stosuje się go głównie przy drzwiach ewakuacyjnych.
• Zwora elektromagnetyczna trzyma skrzydło siłą elektromagnesu, więc też potrzebuje stałego zasilania, a bez prądu puszcza.

Dla furtki przy domu jednorodzinnym zwykle wybiera się elektrozaczep awersyjny, bo awaria prądu nie otwiera wtedy posesji. Przy okazji warto rozważyć elektrozaczep z pamięcią, który po impulsie pozostaje zwolniony do pierwszego otwarcia furtki, więc gość nie musi trafić w moment brzęczenia.

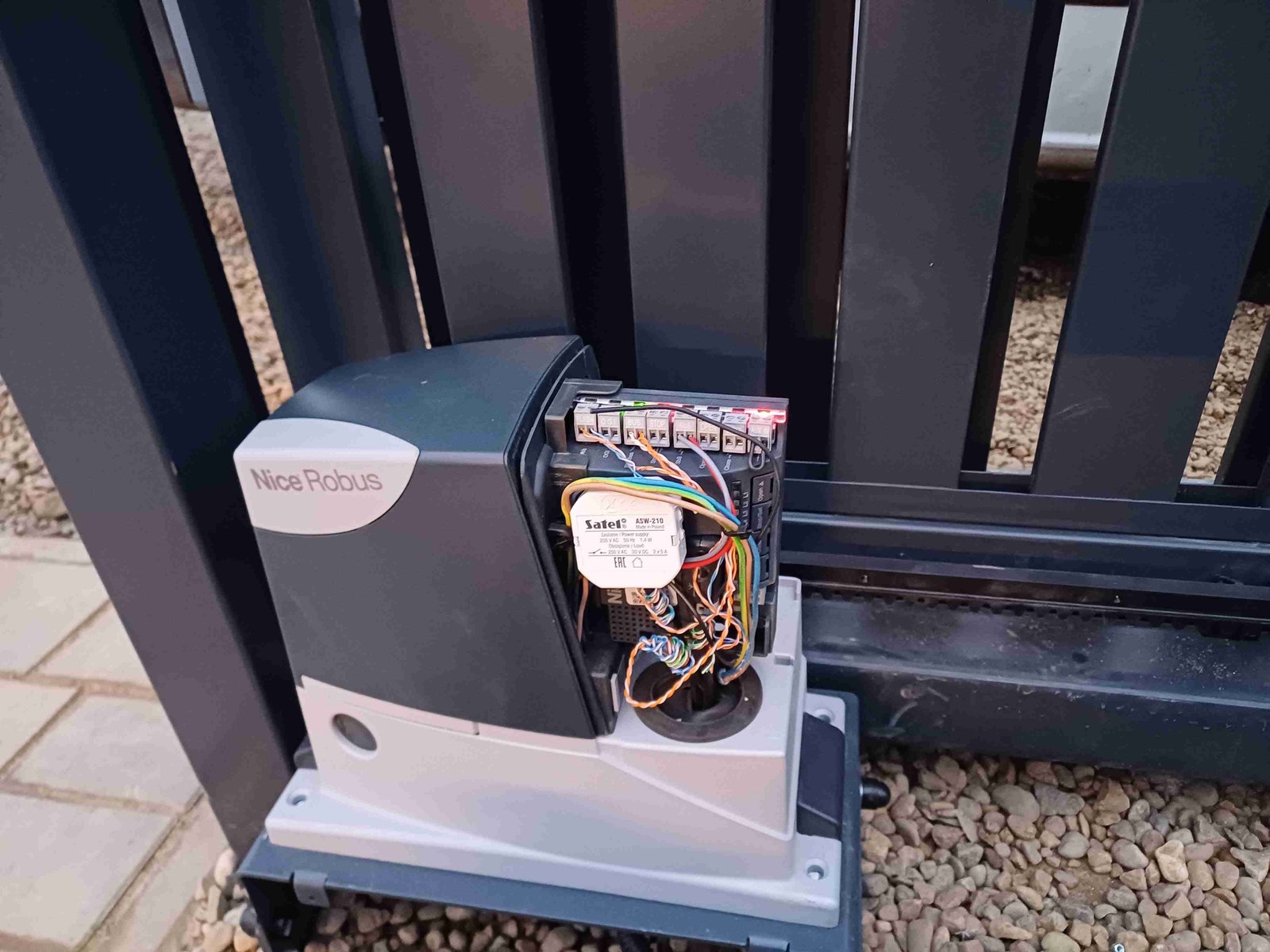

Jak podłączyć wideodomofon do bramy wjazdowej?

Bramy nie zasila się z wideodomofonu, tylko podłącza jego wyjście przekaźnikowe do wejścia sterującego w centrali napędu. Wideodomofon zwiera na chwilę ten obwód dokładnie tak, jak robi to przycisk ścienny albo pilot, a resztę robi już sterownik bramy.

W praktyce oznacza to kilka rzeczy:

• stacja bramowa albo monitor muszą mieć drugie wyjście sterujące, oprócz tego od furtki, albo trzeba dołożyć moduł przekaźnika,
• wyjście do bramy to zwykle styk bezpotencjałowy oznaczony NO i COM, podłączany do wejścia typu „start” lub „krok po kroku” w centrali napędu,
• furtka i brama powinny być na osobnych obwodach, żeby przycisk „otwórz furtkę” nie ruszał bramy.

Przed zakupem wideodomofonu sprawdza się więc, jaki masz napęd i jakie wejścia ma jego centrala. Jeśli brama jest jeszcze ręczna, a automatyka jest w planach, dobrze od razu wybrać wideodomofon z dwoma wyjściami i położyć przewód sterujący do słupka z napędem.

Wideodomofon 2-żyłowy, IP czy Wi-Fi: co wybrać?

Jeśli możesz poprowadzić kabel do furtki, wybierz system przewodowy: 2-żyłowy przy modernizacji starej instalacji, IP przy nowej. Wideodomofon Wi-Fi lub bateryjny to rozwiązanie na sytuację, w której kabla do furtki nie da się już położyć.

Cecha	Przewodowy 2-żyłowy	Przewodowy IP (skrętka, PoE)	Wi-Fi / bateryjny
Okablowanie do furtki	Dwie żyły, często da się użyć starego przewodu domofonowego	Skrętka komputerowa, najlepiej nowa	Brak przewodu sygnałowego, ale zasilanie i tak potrzebne przy zamku
Zasilanie stacji bramowej	Tym samym przewodem co obraz i dźwięk	Tym samym przewodem, w technologii PoE	Z akumulatora albo z zasilacza przy furtce
Stabilność połączenia	Wysoka	Wysoka	Zależy od zasięgu Wi-Fi przy furtce
Odbieranie w telefonie	Gdy monitor ma Wi-Fi lub LAN	Tak, przez aplikację	Tak, to podstawowy sposób obsługi
Sterowanie furtką i bramą	Wyjścia w stacji lub module	Wyjścia w stacji lub module	Przez osobny moduł z zasilaniem przy furtce
Integracja z monitoringiem	Ograniczona, zależy od systemu	Najszersza	Zwykle w obrębie aplikacji producenta
Kiedy ma sens	Wymiana starego domofonu bez kucia	Nowy dom, pełny system z kamerami	Brak możliwości położenia kabla

O wersji bezprzewodowej trzeba powiedzieć wprost: bezprzewodowa jest łączność, a nie otwieranie. Elektrozaczep i napęd bramy potrzebują prądu przy furtce, więc tam i tak musi dojść zasilanie. Jeśli do słupka dochodzi już przewód zasilający, często da się obok niego położyć przewód sygnałowy i mieć system przewodowy.

Czy wideodomofon potrzebuje internetu, żeby odebrać połączenie w telefonie?

Do dzwonienia na monitor w domu i otwierania furtki z monitora internet nie jest potrzebny. Jest potrzebny, żeby odebrać połączenie w telefonie poza domem: monitor albo stacja łączą się z domową siecią, a aplikacja producenta przekazuje rozmowę na smartfon.

Przy wyborze sprawdź trzy rzeczy:

• czy aplikacja pozwala otworzyć z telefonu i furtkę, i bramę, a nie tylko jedno z nich,
• czy powiadomienie przychodzi jak połączenie, a nie jak zwykła wiadomość, którą łatwo przegapić,
• czy kilku domowników może mieć dostęp z osobnych kont.

Warto też pamiętać o bezpieczeństwie: aplikacja, która otwiera bramę, to klucz do posesji. Telefon powinien mieć blokadę ekranu, a konto w aplikacji silne hasło i, jeśli producent to umożliwia, weryfikację dwuetapową.

Czy wideodomofon można połączyć z monitoringiem i kontrolą dostępu?

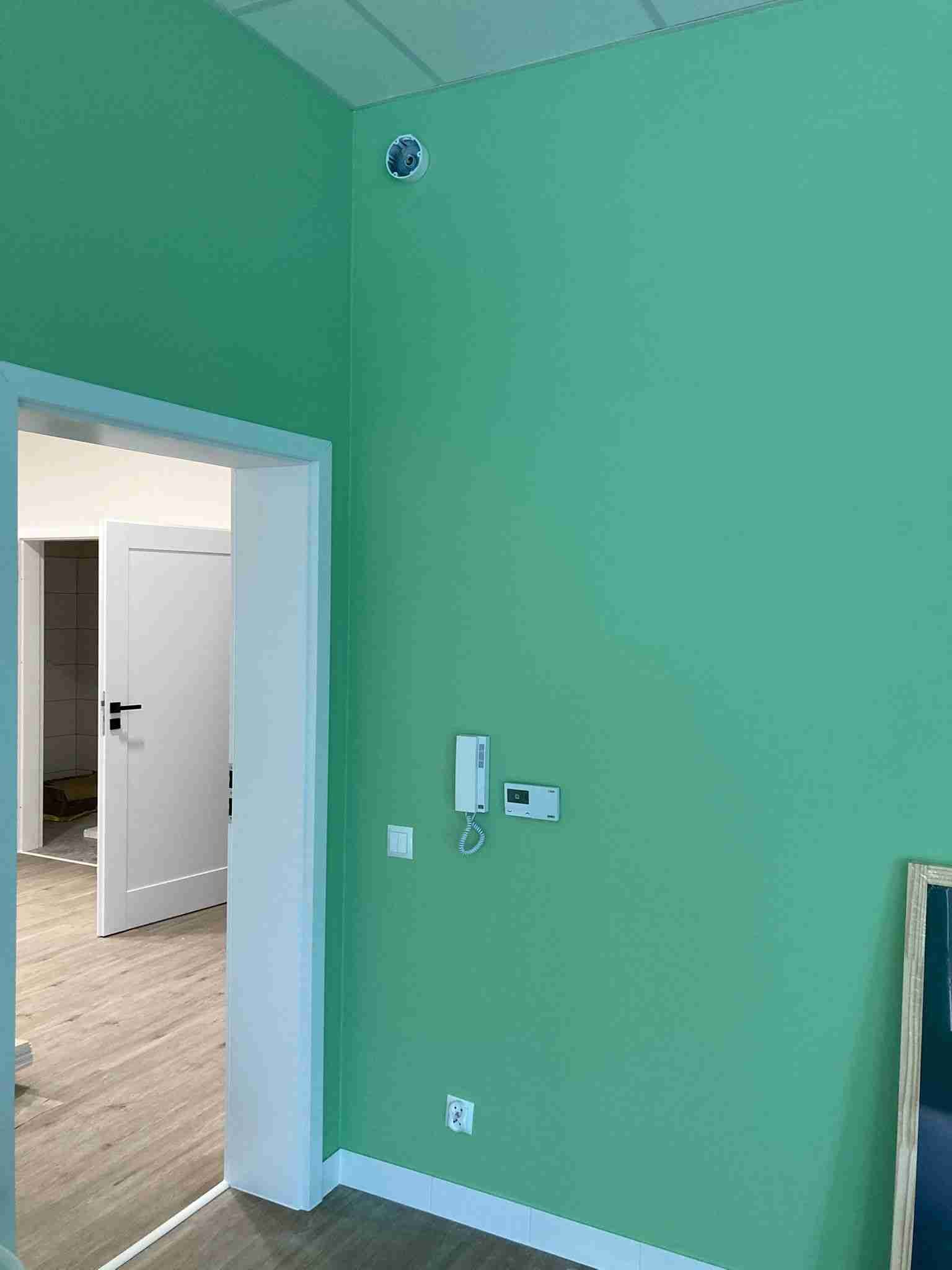

Tak, i przy domu jednorodzinnym to często najwygodniejszy układ. Stacja bramowa z kamerą może pracować jak jedna z kamer monitoringu i nagrywać na rejestrator, a na monitorze w domu możesz podglądać obraz z innych kamer, np. z podjazdu.

Druga strona to kontrola dostępu przy furtce. Stacje bramowe są dostępne z szyfratorem, czyli klawiaturą na kod, i z czytnikiem breloków lub kart. Domownicy wchodzą wtedy bez klucza, a osobie sprzątającej czy serwisantowi możesz dać osobny kod i usunąć go, gdy przestanie być potrzebny. Przy obiektach takich jak wspólnoty mieszkaniowe wideodomofon warto od razu połączyć z monitoringiem części wspólnych.

Połączenie systemów najłatwiej zaplanować, gdy wideodomofon i kamery pochodzą z jednego ekosystemu albo obsługują wspólne standardy. Przy łączeniu urządzeń różnych producentów trzeba sprawdzić zgodność przed zakupem, a nie po montażu.

Czy wideodomofon potrzebuje zasilania i co się dzieje przy braku prądu?

Tak, przewodowy wideodomofon zasilany jest z sieci przez zasilacz, a przy braku prądu przestaje działać, chyba że ma zasilanie awaryjne. Zachowanie furtki zależy wtedy od rodzaju zamka: elektrozaczep awersyjny zostaje zamknięty, a rewersyjny i zwora puszczają.

Dlatego przy domach, w których brama jest jedynym wjazdem, warto zadbać o dwie rzeczy: klucz mechaniczny do furtki i ręczne odblokowanie napędu bramy, oraz podtrzymanie zasilania wideodomofonu i automatyki. Jak to zrobić, opisaliśmy we wpisie o zasilaniu awaryjnym monitoringu i alarmu.

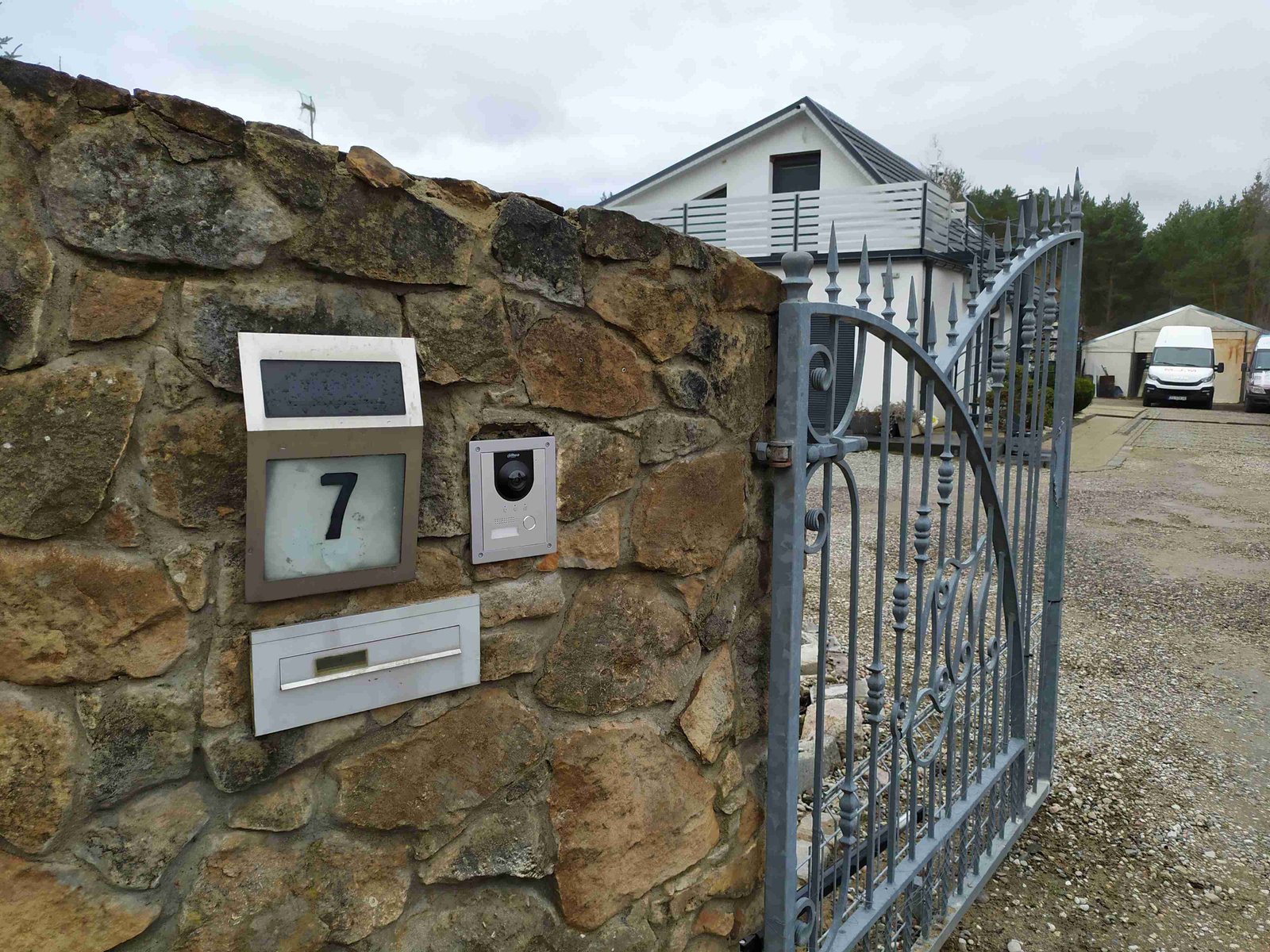

Jak zamontować wideodomofon przy istniejącym ogrodzeniu?

Przy gotowym ogrodzeniu najwięcej pracy wymaga przeprowadzenie kabla od domu do słupka, a nie sam montaż stacji. Przewód prowadzi się w ziemi w rurze osłonowej, a do wnętrza słupka lub obudowy stacji wprowadza przez przepust, tak żeby woda nie spływała po kablu do elektroniki.

Na co zwrócić uwagę:

• Trasa kabla. Jeśli przez podjazd biegnie już rura z zasilaniem napędu bramy, czasem da się dołożyć przewód sygnałowy bez rozkopywania kostki.
• Słupek. W słupkach murowanych i systemowych przepust wierci się tak, żeby kabel wchodził od dołu albo od tyłu, a nie od góry.
• Daszek i uszczelnienie. Stacja przy furtce pracuje w deszczu, mrozie i wietrze od Zalewu czy od morza, więc ma znaczenie daszek i klasa szczelności obudowy. Oznaczenia IP i IK wyjaśniliśmy we wpisie o monitoringu domu jednorodzinnego.
• Kadr kamery. Kamera w stacji bramowej patrzy na ulicę, więc warto ustawić ją tak, żeby obejmowała osobę przy furtce, a nie cały chodnik.

Jak montujemy wideodomofony i automatykę bram?

Wideodomofon i automatyka bramy to u nas jedna usługa, bo najwygodniej działają razem.

• Montujemy i serwisujemy napędy do bram przesuwnych i skrzydłowych, z pełnym okablowaniem i konfiguracją sterowników.
• Integrujemy bramę z wideodomofonem, więc furtkę i bramę otwierasz z panelu albo z telefonu.
• Wideodomofony stawiamy w domach jednorodzinnych, a także w placówkach takich jak przedszkole.

Zdjęcia bram i paneli przy furtkach zobaczysz w naszych realizacjach.

Najczęstsze pytania

Czy wideodomofon nagrywa?

Zależy od modelu. Część monitorów zapisuje zdjęcie lub krótki film przy każdym dzwonku, część wymaga karty pamięci, a stacje IP można podłączyć do rejestratora monitoringu. Ciągłe nagrywanie to zwykle zadanie dla rejestratora, nie dla samego wideodomofonu.

Czy da się wymienić stary domofon na wideodomofon bez nowych kabli?

Często tak. Systemy 2-żyłowe są projektowane właśnie pod modernizację i pozwalają wykorzystać istniejący przewód, jeśli jest w dobrym stanie. Stan przewodu sprawdza się na miejscu przed wyborem systemu.

Wideodomofon czy dzwonek z kamerą?

Dzwonek z kamerą to zwykle urządzenie Wi-Fi obsługiwane wyłącznie z telefonu, bez monitora w domu i często bez wyjść do furtki i bramy. Wideodomofon ma monitor wewnętrzny i jest projektowany do sterowania zamkiem i napędem.

Jaki kabel do wideodomofonu?

Zależy od systemu. Wideodomofon 2-żyłowy pracuje na dwóch żyłach przewodu, zgodnie z zaleceniami producenta co do typu i długości, a system IP na skrętce komputerowej. Kabel prowadzony w ziemi powinien być przeznaczony do pracy na zewnątrz i leżeć w rurze osłonowej.
